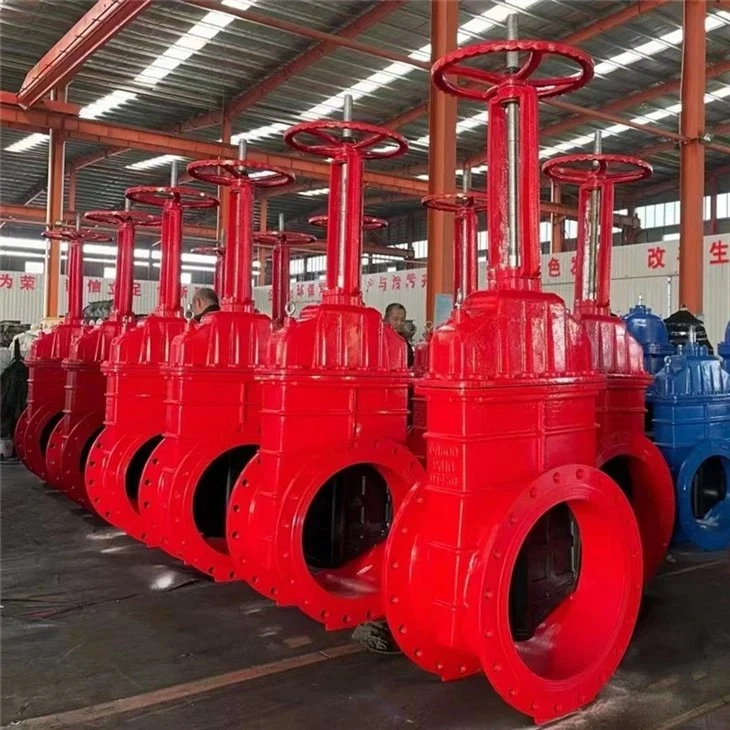

웨지형 게이트 밸브
귀하의 전문 웨지형 게이트 밸브 제조업체!
천진량발기술유한회사는 천진시에 위치하고 있습니다. 연구개발, 생산, 판매를 통합한 대규모 밸브 제조회사입니다.
왜 우리를 선택 했습니까
엄격한 생산 관리
당사의 제품은 매우 높은 기준에 따라 제조됩니다. 제품은 ISO9001: 2000 국제 품질 경영 시스템 인증, ISO 14001: 2004 환경 경영 시스템 인증, GB/T 28001-2001 산업 보건 및 안전 경영 시스템 인증을 통과했습니다.
완전한 지원
각종 우수 대형 및 중형 주요생산설비와 주요검사 및 시험장비를 보유하고 있습니다. 고객님께서 걱정하지 않으실 수 있도록 판매 전, 제조, 판매 후 관리 등 종합적인 기술 서비스를 제공합니다.
풍부한 경험
20년 이상 밸브 산업을 깊이 있게 개척해 온 우리는 엄격한 품질 관리와 세심한 고객 서비스에 전념하고 있으며, 경험이 풍부한 직원이 항상 귀하의 요구 사항을 논의하고 완전한 고객 만족을 보장할 수 있습니다.
광범위한 제품 범위
우리 회사는 광범위한 밸브 제품을 제공합니다. 당사의 제품에는 버터플라이 밸브, 고온 및 고압 밸브, 게이트 밸브, 체크 밸브, 글로브 밸브, 조절 밸브, 볼 밸브, 급배수 밸브, 선박용 밸브, API 밸브 등이 포함되어 다양한 유체 흐름 제어를 담당합니다. 필요합니다.
고무 웨지 게이트 밸브는 안정적이고 효율적인 성능으로 인해 다양한 산업에서 중요한 구성 요소입니다. 밀봉 목적으로 밸브 시트에 대해 압축되는 고무 쐐기형 게이트가 특징인 이 밸브는 유체, 가스 및 기타 물질의 흐름을 정밀하게 제어합니다.
Ci 수문 밸브는 파이프라인을 통한 유체 흐름을 제어하는 데 사용되는 매우 효율적인 밸브입니다. 높은 압력과 온도에도 견딜 수 있는 신뢰성 있고 내구성이 뛰어난 밸브입니다. 밸브는 효율적인 성능과 최소한의 유지 관리를 보장하기 위해 첨단 기술로 설계되었습니다.
고무 게이트 밸브는 내구성, 신뢰성 및 비용 효율성이 주요 고려 사항인 산업 응용 분야에 탁월한 선택입니다. 이 밸브는 탁월한 유량 제어 기능을 제공하는 동시에 유지 관리 요구 사항이 낮고 서비스 수명이 길도록 설계되었습니다.
연성철 수문 밸브는 내구성이 뛰어나고 다양한 산업 및 상업 환경에서 일반적으로 사용되는 다용도 밸브입니다. 이러한 유형의 밸브는 부식, 기계적 충격, 마모에 대한 저항성이 뛰어난 것으로 알려져 있어 다양한 응용 분야의 엔지니어와 계약업체 사이에서 인기가 높습니다.
이중 플랜지 게이트 밸브는 석유 및 가스, 수처리, 화학 처리 산업 등 다양한 산업에서 널리 사용됩니다. 이 밸브는 파이프라인을 통과하는 액체의 흐름을 제어하는 데 매우 효율적입니다. 고압과 극한의 온도를 견딜 수 있도록 설계되어 다양한 산업 응용 분야에 이상적입니다.
노이즈 체크 밸브는 매체 자체의 흐름에 따라 밸브 디스크를 자동으로 열고 닫는 밸브를 말하며 매체 역류를 방지하는 데 사용됩니다. 체크 밸브, 단방향 밸브, 소음 체크 밸브 역류 밸브 및 배압 밸브라고도 합니다.
주철 게이트 밸브는 다양한 산업 응용 분야에서 널리 사용되는 필수 구성 요소입니다. 내구성이 뛰어나고 마모, 부식 및 온도 변화에 대한 저항력이 뛰어납니다. 이 밸브는 액체와 가스의 흐름을 제어하도록 설계되었으며 신뢰성 있고 누출 방지 작동으로 잘 알려져 있습니다.
버터플라이형 체크밸브의 구조도는 매우 간단하며, 다른 체크밸브에 비해 구조길이도 매우 짧습니다. 버터플라이 체크 밸브라고도 알려진 버터플라이 체크 밸브는 웨이퍼 스타일로 연결됩니다. 밸브 플레이트는 밸브 스템으로 연결되고 스프링으로 강제 재설정되는 두 개의 반원형 나비 플레이트로 구성됩니다.
스테인레스 스틸 웨이퍼 버터플라이 밸브는 다양한 산업 응용 분야에서 필수적인 구성 요소입니다. 고품질 스테인리스 스틸로 제작되어 내구성이 뛰어나고 부식에 강해 열악한 환경에서도 사용하기에 적합합니다. 이 밸브는 유체, 가스 및 기타 물질의 흐름을 조절하고 제어하여 프로세스가 원활하고 효율적으로 실행되도록 설계되었습니다.
쐐기형 게이트 밸브는 파이프라인의 차단 장치로 사용되는 밸브 유형입니다. 폐쇄 요소로 쐐기 모양의 게이트를 사용하기 때문에 "쐐기" 밸브라고 합니다. 게이트는 일반적으로 금속으로 만들어지며 밸브 본체 내의 평행한 두 시트 사이에 꼭 맞도록 설계되었습니다. 게이트가 완전히 열리면 게이트가 밸브 본체 안으로 들어가 밸브를 통해 흐름이 제한되지 않게 됩니다. 밸브를 닫으려면 게이트를 시트 사이로 밀어 넣어 단단히 밀봉하고 흐름을 차단합니다. 웨지형 게이트 밸브는 석유 및 가스 파이프라인, 수처리 공장, 발전소 및 다양한 산업 공정과 같이 확실한 차단이 필요한 응용 분야에 일반적으로 사용됩니다. 이 제품은 견고한 구조, 고압 성능 및 광범위한 유체를 처리할 수 있는 능력으로 잘 알려져 있습니다.
웨지형 게이트 밸브의 특징
컴팩트한 디자인:웨지 게이트 밸브는 심플하고 콤팩트한 구조로 되어 있으며 강성이 우수하여 고압 환경에서도 밸브의 안정적인 작동을 보장합니다. 채널 디자인은 매끄럽고 유체 저항을 효과적으로 줄입니다.
우수한 강성:웨지 게이트 밸브는 강성이 우수하여 고압 및 고온 환경에서 안정적인 작동이 가능하고 변형 및 손상에 강하여 밀봉 성능과 작동 안전성을 보장합니다.
원활한 흐름 통로:밸브의 내부 통로 설계가 간소화되어 유체 저항과 압력 손실이 줄어들고 파이프라인 시스템의 흐름 효율성이 향상되며 에너지 소비가 줄어듭니다.
씰링 표면 재료:웨지 게이트 밸브는 다양한 경우와 요구 사항을 충족하기 위해 수동, 공압, 전기 및 기어 변속기와 같은 다양한 주행 모드를 제공합니다. 현장에서의 수동 조작이든, 원격 자동 제어이든, 정밀한 조정이 필요한 경우든 적합한 운전 방법을 찾을 수 있습니다.
다양한 구조 형태:웨지 게이트 밸브는 탄성 웨지 싱글 게이트, 견고한 웨지 싱글 게이트 등 다양한 구조 형태를 가지고 있습니다. 이러한 다양한 구조 형태를 통해 밸브는 다양한 작동 압력 및 유량 요구 사항에 적응할 수 있습니다. 고압 및 대유량이든 저압 및 소유량이든 최적의 성능을 달성하는 데 적합한 구조 형태를 찾을 수 있습니다.
웨지형 게이트 밸브의 종류
상승 줄기 단일 웨지 게이트 밸브
라이징 스템 쐐기형 단일 게이트 밸브의 밸브 스템 한쪽 끝에는 사다리꼴 전달 나사산이 있고 밸브 스템과 게이트는 T자형 슬롯을 통해 함께 매달려 있습니다. 밸브 커버 상부에는 밸브 스템 너트가 고정되어 있고, 밸브 스템 너트 외부에는 핸드휠이 설치되어 있습니다. 핸드휠이 시계 반대 방향으로 회전하면 밸브 스템이 게이트 플레이트를 위로 이동시키고 밸브가 열립니다. 핸드휠을 시계 방향으로 돌리면 밸브 스템이 내려가고 결국 게이트 플레이트가 쐐기로 고정되어 밸브가 닫힙니다.
비 상승 줄기 단일 웨지 게이트 밸브
은폐 스템 쐐기형 단일 게이트 밸브의 쐐기 게이트 중앙에 관통 구멍이 있습니다. 비밀폐면 양쪽의 가이드 홈은 밸브 본체의 가이드 리브와 협력하여 가이드 장치를 형성합니다. 게이트 플레이트 상부의 홈에는 사다리꼴 나사산이 있는 밸브 스템 너트가 장착되어 있으며 밸브 스템 하단의 사다리꼴 나사산과 전달 쌍을 형성하고 상단에 장착된 핸드휠로 작동됩니다. 밸브 스템의.
퍼지 게이트 밸브
쐐기형 고온 퍼지 게이트 밸브는 일반 쐐기형 단일 게이트 게이트 밸브를 기반으로 만들어졌습니다. 밸브 몸체와 밸브 커버에 퍼지 장치가 추가됩니다. 퍼지 장치를 통해 고압의 물이나 증기를 주입하여 코킹 및 입상 입자를 방지합니다. 매체의 파이프라인과 밸브를 세척하고 세척하여 파이프라인과 밸브의 불순물을 제거합니다. 이는 편의성, 시간 절약 등의 장점이 있으며 시스템의 서비스 수명을 효과적으로 늘립니다. 물, 증기, 배가스, 오일, 미스트, 분말, 입상 및 기타 매체를 포함하는 파이프라인의 개폐 장치로 사용하기에 적합합니다. 석유화학 산업의 석유 운송 및 촉매 분해 장치에서 파이프라인을 열고 닫고 청소하는 데 특히 적합합니다.
웨지형 게이트 밸브의 구성 요소
몸
쐐기형 게이트 밸브의 몸체는 밸브의 주요 부분입니다. 밸브의 다른 모든 부분을 포함하는 외부 케이싱입니다. 몸체는 일반적으로 주철, 청동 또는 스테인레스 스틸로 만들어집니다. 높은 압력과 온도를 견딜 수 있도록 설계되었으며 일반적으로 파이프라인에 볼트로 고정되거나 플랜지로 연결됩니다.
좌석
시트는 게이트와 밸브 본체 사이에 밀봉을 제공하는 밸브의 일부입니다. 시트는 일반적으로 고무나 테프론과 같은 탄력 있는 소재로 만들어집니다. 시트는 게이트가 닫힌 위치에 있을 때 단단히 밀봉되도록 설계되었습니다.
밸브 스템
밸브 스템은 게이트를 액추에이터에 연결하는 막대입니다. 밸브 스템은 일반적으로 스테인레스 스틸로 만들어지며 바닥에 나사산이 있어 게이트에 연결됩니다. 밸브 스템의 상단은 보닛을 통해 확장되어 액추에이터에 연결됩니다.
보닛
보닛은 밸브 스템과 패킹 글랜드를 둘러싸기 위해 몸체 상단에 배치되는 덮개입니다. 보닛은 일반적으로 본체에 볼트로 고정되어 있으며 제거하여 밸브 스템에 접근할 수 있습니다. 보닛은 또한 높은 압력과 온도를 견딜 수 있도록 설계되었습니다.
웨지 게이트
웨지 게이트는 웨지 게이트 밸브의 핵심 구성 요소입니다. 쐐기형으로 되어 있으며 밸브본체 내에서 수직으로 오르락 내리락 하도록 설계되어 유체의 ON-OFF 흐름을 제어합니다. 게이트는 일반적으로 장기간 사용시 안정성과 신뢰성을 보장하기 위해 내마모성 및 내식성 재료로 만들어집니다.
액추에이터
액추에이터는 게이트를 올리거나 내리는 데 사용되는 메커니즘입니다. 게이트 밸브와 함께 일반적으로 사용되는 액추에이터에는 수동식과 자동식의 두 가지 유형이 있습니다. 수동 액추에이터는 일반적으로 수동으로 작동하는 바퀴나 레버인 반면, 자동화 액추에이터는 일반적으로 전기 또는 유압 모터입니다.
탄성 웨지 게이트 밸브 대 강성 웨지 게이트 밸브
탄성 웨지
탄성 쐐기의 특징은 구조가 간단하고 밀봉이 확실하며 매체 온도가 변할 때 쐐기가 끼기 어렵다는 것입니다. 웨지 각도에 대한 가공 정확도 요구 사항은 상대적으로 낮습니다. 탄성 웨지 플레이트를 사용하는 게이트 밸브의 경우 웨지의 탄성 변형 범위를 초과하지 않도록 폐쇄 토크가 너무 커서는 안 됩니다. 따라서 밸브에는 웨지의 스트로크를 제어하는 리미트 메커니즘이 장착되어야 합니다.
탄성 게이트 웨지 구조는 다양한 압력과 온도의 중소 구경 게이트 밸브에 적합합니다. 매체는 쐐기의 환형 홈에 축적되어 탄성 변형 능력에 영향을 미치는 것을 방지하기 위해 너무 많은 고체 입자를 포함해서는 안됩니다.
견고한 웨지
견고한 웨지는 파이프라인 부하 또는 열 변동으로 인해 발생하는 밸브 시트 정렬의 변화를 보상할 수 없는 단일 조각의 견고한 구조입니다. 씰링면 양쪽의 쐐기 반각 가공 정밀도가 매우 높아 제조 및 유지 관리가 어렵습니다. 작동 중에 씰링 쌍은 마모되거나 찢어지기 쉽고 온도 변화에 따라 웨지가 쉽게 고정됩니다.
쐐기형 강성 게이트 밸브는 가장 경제적이며 일반적으로 저압 및 온도 조건에 적합하며 DN50(NPS2)까지 거의 모든 소형 게이트 밸브는 쐐기형 강성 게이트 플레이트를 사용합니다.
웨지형 게이트 밸브의 적용
석유 및 가스 산업
웨지형 게이트 밸브는 고압 및 고온 유체를 처리할 수 있는 능력 때문에 석유 및 가스 산업에서 광범위하게 사용됩니다. 그들은 일반적으로 파이프라인, 정유소, 석유 굴착 장치에 사용됩니다. 웨지형 게이트 밸브는 위험한 고압 환경에서 누출을 방지하는 데 필수적인 우수한 밀봉 기능으로 인해 다른 유형의 밸브보다 선호됩니다.
수처리 공장
웨지형 게이트 밸브는 수처리 공장에서 파이프라인을 통한 물의 흐름을 제어하는 데 사용됩니다. 또한 하수 처리장에서 폐수의 흐름을 제어하는 데 사용됩니다. 수처리 공장에 사용되는 게이트 밸브는 부식과 침식에 강한 재료로 만들어지는 경우가 많습니다.
발전
쐐기형 게이트밸브는 원자력발전소, 화력발전소, 수력발전소 등의 발전설비에 사용됩니다. 이는 전기를 생산하는 다양한 시스템을 통해 물, 증기 및 기타 가스와 액체의 흐름을 제어하는 데 사용됩니다.
화학 산업
웨지형 게이트 밸브는 부식성 및 마모성 화학물질을 처리하는 능력 때문에 화학 처리 공장에서 사용됩니다. 이는 파이프라인, 반응기 및 기타 처리 장비를 통해 이러한 물질의 흐름을 제어하는 안정적이고 안전한 방법을 제공합니다.
누출 확인
밸브 본체, 글랜드 및 스템에 누출 징후가 있는지 정기적으로 검사하십시오. 누출로 인해 밸브가 오작동하고 더 심각한 문제가 발생할 수 있습니다. 누출이 발견되면 밸브 패킹을 조이거나 필요한 경우 교체하십시오.
밸브 윤활
게이트 밸브에는 정기적으로 윤활 처리가 필요한 결합 표면이 있습니다. 밸브가 원활하게 열리고 닫히도록 스템과 패킹 글랜드에 윤활유를 바르십시오. 지나치게 윤활하지 마십시오. 밸브가 지나치게 조여지거나 패킹이 파열될 수 있습니다.
깨끗한 구성 요소
시간이 지남에 따라 밸브 구성 요소에 먼지와 이물질이 쌓여 오작동을 일으킬 수 있습니다. 밸브 본체, 게이트 및 스템을 정기적으로 청소하여 쌓인 먼지나 부스러기를 제거하십시오. 밸브를 손상시키지 않는 비연마성 세척제를 사용하십시오.
밸브 테스트
밸브가 제대로 열리거나 닫히지 않으면 유체나 가스가 누출되어 손상이나 부상을 입을 수 있습니다. 밸브가 올바르게 작동하는지 정기적으로 테스트하십시오. 밸브를 여러 번 열고 닫고 이상한 소리가 나는지 들어보세요.
올바른 설치 확인
게이트 밸브가 올바르게 작동하려면 올바르게 설치되어야 합니다. 지침을 따르고 밸브가 올바른 방향으로 설치되었는지 확인하십시오. 잘못 설치하면 밸브가 고장나거나 누출이 발생할 수 있습니다.
인증
우리 공장
회사의 총 면적은 3000제곱미터 이상입니다. 직원은 50명이 넘고 각종 우수 대형 및 중형 주요 생산 장비와 주요 검사 및 테스트 장비 및 장비가 있습니다.
웨지형 게이트 밸브에 대한 최종 FAQ 가이드
Q: 쐐기형 게이트 밸브란 무엇입니까?
Q: 웨지 게이트 밸브의 장점은 무엇입니까?
Q: 웨지 게이트 밸브는 고압 응용 분야에 적합합니까?
Q: 웨지 게이트 밸브를 액체와 기체 모두에 사용할 수 있습니까?
Q: 웨지 게이트 밸브의 한계는 무엇입니까?
Q: 웨지 게이트 밸브는 흐름 조절에 적합합니까?
Q: 웨지 게이트 밸브는 일반적으로 어떤 재료로 만들어지나요?
Q: 웨지 게이트 밸브의 밀봉 메커니즘은 무엇입니까?
Q: 웨지 게이트 밸브가 양방향 흐름 제어를 제공할 수 있습니까?
Q: 웨지 게이트 밸브는 연마성 유체에 적합합니까?
Q: 웨지 게이트 밸브를 어떻게 유지 관리합니까?
Q: 웨지 게이트 밸브에 누출이 발생하면 수리할 수 있습니까?
Q: 웨지 게이트 밸브의 일반적인 작동 온도 범위는 무엇입니까?
Q: 웨지 게이트 밸브의 일반적인 압력 등급은 무엇입니까?
Q: 웨지 게이트 밸브는 지하 응용 분야에 적합합니까?
Q: 웨지 게이트 밸브를 자동화할 수 있습니까?
Q: 웨지 게이트 밸브의 일반적인 수명은 얼마나 됩니까?
Q: 웨지 게이트 밸브를 고온 응용 분야에 사용할 수 있습니까?
Q: 웨지 게이트 밸브는 고점도 유체를 사용하는 응용 분야에 적합합니까?
Q: 내 응용 분야에 적합한 웨지 게이트 밸브를 어떻게 선택합니까?
