공압 버터플라이 밸브

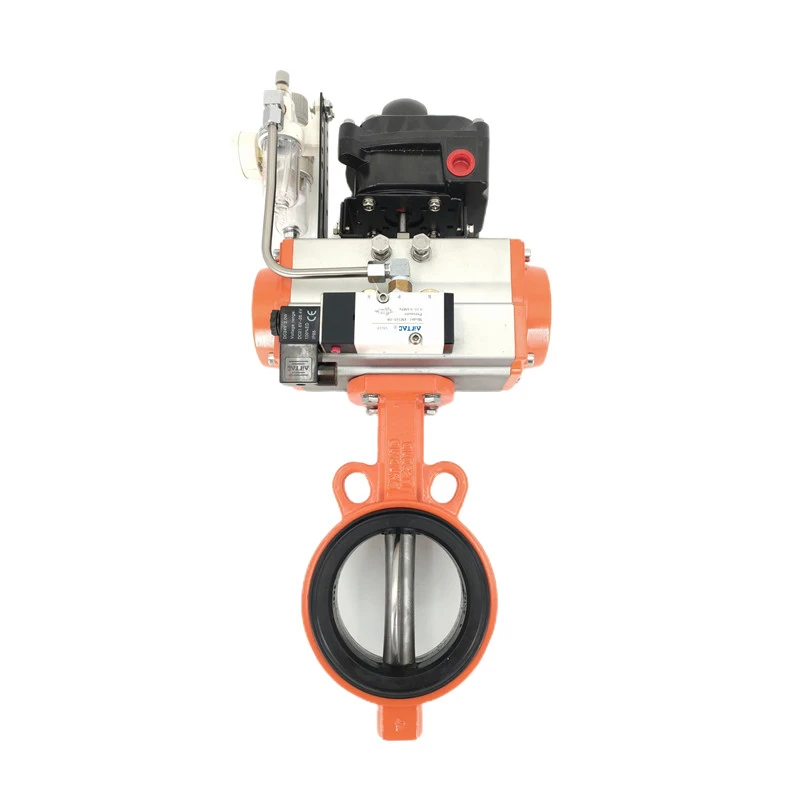

웨이퍼형 버터플라이 밸브
웨이퍼 스타일 버터플라이 밸브는 대부분의 응용 분야에서 사용되는 가장 일반적인 유형의 버터플라이 밸브입니다. 이 밸브는 두 개의 플랜지 사이에 끼워져 있으므로 파이프 사이에 쉽게 설치할 수 있습니다. 밸브 디스크는 파이프라인 중앙에 위치하며 액추에이터를 1/4바퀴 돌려 열거나 닫을 수 있습니다. 이 유형의 밸브는 중압 및 저온 응용 분야에 사용됩니다.
러그형 버터플라이 밸브
러그 스타일 버터플라이 밸브는 설계상 웨이퍼 스타일 밸브와 유사하지만 밸브 본체에 밸브를 파이프라인에 고정하는 데 사용할 수 있는 러그가 있습니다. 이 러그에는 나사산이 있으며 볼트는 밸브를 파이프라인에 부착하는 데 사용됩니다. 러그 스타일 밸브는 고압 응용 분야에 사용되며 웨이퍼 스타일 밸브보다 설치 공간이 덜 필요합니다.

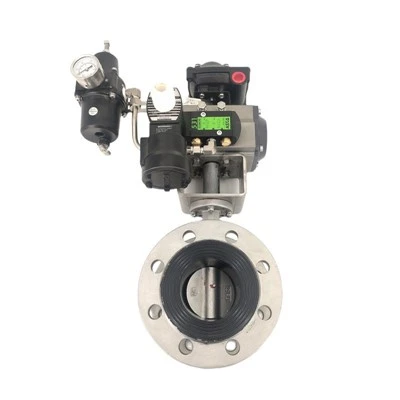

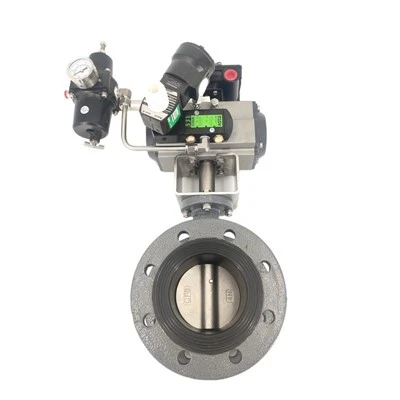

플랜지 버터플라이 밸브
플랜지형 버터플라이 밸브는 웨이퍼형 밸브와 유사하지만 양쪽에 파이프라인에 볼트로 고정할 수 있는 플랜지가 있습니다. 이 유형의 밸브는 밸브를 파이프라인에 단단히 부착해야 하는 고압 및 고온 응용 분야에 사용됩니다.
고성능 버터플라이 밸브
고성능 버터플라이 밸브는 엄격한 차단이 필요한 보다 까다로운 응용 분야를 위해 설계되었습니다. 이 밸브는 엘라스토머 대신 금속 시트를 사용하며 표준 버터플라이 밸브보다 더 높은 온도와 압력을 처리할 수 있습니다. 고성능 버터플라이 밸브는 발전, 석유, 화학 처리 등의 산업에 사용됩니다.

밸브 크기 및 유형
가장 먼저 해야 할 일은 필요한 버터플라이 밸브의 크기와 유형을 결정하는 것입니다. 처리 중인 매체의 유속, 압력, 온도는 물론 파이프 크기와 연결 유형도 고려하십시오. 버터플라이 밸브는 직경이 몇 인치에서 수 피트에 이르는 다양한 크기로 제공됩니다. 가장 일반적인 유형의 버터플라이 밸브는 웨이퍼, 러그 및 플랜지입니다.
재료
처리할 매체와 호환되는 밸브 재료를 선택하십시오. 일반적인 재료로는 스테인리스강, 탄소강, 주철, 플라스틱 등이 있습니다. 온도, 압력, 매체의 화학적 조성과 같은 요인이 재료 선택에 영향을 미칠 수 있습니다.
밸브 액츄에이터
공압식 액추에이터는 버터플라이 밸브에 가장 널리 사용되는 옵션 중 하나입니다. 압축 공기를 사용하여 밸브를 열고 닫으므로 자동화된 공정에 이상적입니다. 적절한 밸브 작동을 보장하는 데 필요한 액추에이터의 크기와 유형을 고려하십시오. 액추에이터는 소형부터 대형까지 다양한 크기로 제공되며 복동형 또는 스프링 리턴형일 수 있습니다.
토크 요구 사항
밸브를 열고 닫는 데 필요한 토크는 또 다른 중요한 고려 사항입니다. 필요한 압력과 유량을 처리할 수 있을 만큼 토크가 충분한 밸브를 선택하십시오. 토크가 부족하면 밸브가 완전히 닫히지 않아 누출이 발생할 수 있으며, 토크가 너무 많으면 밸브나 액추에이터에 기계적 손상이 발생할 수 있습니다.
인증 및 규정 준수
밸브가 미국 석유 협회(api) 또는 국제 표준 기구(iso)와 같은 관련 산업 표준을 준수하는지 확인하십시오. 밸브가 이러한 표준을 충족하고 사용될 특정 매체 및 조건을 처리할 수 있는지 확인하려면 인증 마크를 찾으십시오.
유지보수 및 수리
유지관리 및 수리가 쉬운 밸브를 선택하세요. 밸브에는 손상이나 마모가 발생한 경우 쉽게 교체할 수 있도록 간단하고 접근 가능한 부품이 있어야 합니다. 가능하다면 서비스 수명이 길고 유지 관리가 최소한으로 필요한 밸브를 찾으십시오.
