게이트 밸브
게이트 밸브 란 무엇입니까?
게이트 밸브는 유체의 통과를 방지하거나 허용하기 위해 게이트 또는 쐐기형 디스크를 사용하여 액체 또는 가스의 흐름을 제어하는 밸브 유형입니다. 게이트 밸브는 석유 및 가스, 광업, 수처리 등 대량의 액체 또는 가스를 제어해야 하는 산업에서 일반적으로 사용됩니다. 일반적으로 중간 위치 없이 완전히 열리거나 완전히 닫히도록 설계되며 고압 및 고온 응용 분야에 자주 사용됩니다.
게이트 밸브의 장점
완전 보어
게이트 밸브의 주요 장점 중 하나는 전체 보어가 있다는 것입니다. 이는 밸브의 내부 직경이 파이프라인의 직경과 일치한다는 것을 의미합니다. 이렇게 하면 유체 흐름에 제약이 없어 난류와 압력 강하가 줄어듭니다. 즉, 게이트 밸브는 흐름에 대한 저항을 최소화합니다.
낮은 압력 강하
게이트 밸브는 압력 강하가 매우 낮습니다. 즉, 유체가 통과할 때 압력이 크게 감소하지 않습니다. 이는 석유나 가스를 운반하는 파이프라인과 같이 특정 압력 수준을 유지해야 하는 응용 분야에서 중요합니다.
긴밀한 차단
게이트 밸브는 완전 차단 기능을 제공하므로 파이프라인의 유체 흐름을 완전히 중단할 수 있습니다. 이는 유지 관리 또는 수리를 수행하기 위해 파이프라인의 한 부분을 격리해야 하는 응용 분야에서 중요합니다.
작동하기 쉬움
게이트 밸브는 작동하기 쉽고 열거나 닫는 데 많은 힘이 필요하지 않습니다. 핸들이나 바퀴를 돌려 게이트를 위아래로 움직여 작동합니다. 따라서 수동 조작이 필요한 응용 분야에서 널리 선택됩니다.
왜 우리를 선택 했습니까?
고품질
당사의 제품은 최고의 재료와 제조 공정을 사용하여 매우 높은 표준에 따라 제조되거나 실행됩니다.
24시간 온라인 서비스
우리는 24시간 이내에 모든 우려 사항에 응답하려고 노력하고 있으며, 긴급 상황이 발생할 경우 항상 우리 팀이 귀하의 처분을 받을 수 있습니다.
품질 관리
우리는 생산 공정을 모니터링하고 제품을 검사하며 최종 제품이 요구되는 품질 수준 표준, 지침 및 사양을 충족하는지 확인하는 전문 인력을 보유하고 있습니다.
풍부한 경험
엄격한 품질 관리와 세심한 고객 서비스에 전념하는 당사의 숙련된 직원은 항상 귀하의 요구 사항에 대해 논의하고 완벽한 고객 만족을 보장합니다.

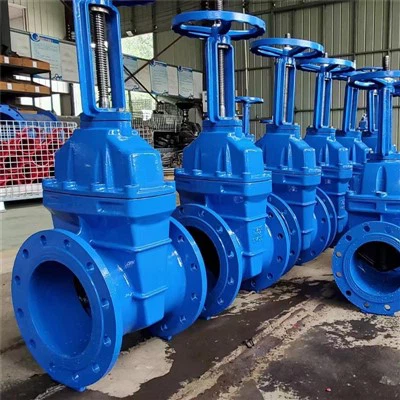

상승 줄기 게이트 밸브
이 유형의 밸브에는 밸브가 작동될 때 위 또는 아래로 움직이는 밸브 스템이 있습니다. 이 움직임은 눈으로 볼 수 있으므로 밸브가 열려 있는지 닫혀 있는지 쉽게 알 수 있습니다. 이러한 유형의 밸브는 수처리, 석유 및 가스, 제조 등의 산업에서 일반적으로 사용됩니다.
비 상승 스템 게이트 밸브
이 유형의 밸브에는 밸브 작동 시 위아래로 움직이지 않는 밸브 스템이 있습니다. 대신 스템이 회전하여 밸브를 열거나 닫습니다. 비상승 스템 밸브는 밸브에 쉽게 접근할 수 없는 지하 응용 분야에서 일반적으로 사용됩니다.
솔리드 웨지 게이트 밸브
이 유형의 밸브에는 누출을 방지하기 위해 밸브 시트 사이에 단단히 고정되도록 설계된 견고한 게이트가 있습니다. 솔리드 웨지 게이트 밸브는 고압 응용 분야와 석유 및 가스, 석유화학, 발전과 같은 산업에서 일반적으로 사용됩니다.
유연한 웨지 게이트 밸브
이 유형의 밸브에는 밸브 시트 사이를 단단히 밀봉하기 위해 약간 구부러지도록 설계된 게이트가 있습니다. 유연한 웨지 게이트 밸브는 밸브 시트가 완벽하게 정렬되지 않은 응용 분야에 일반적으로 사용됩니다.
게이트 밸브의 재질
게이트 밸브는 주로 주철, 탄소강, 스테인레스강, 청동 등 다양한 금속으로 만들어집니다. 이러한 재료는 게이트 밸브 적용에 필요한 강도, 내구성 및 내식성을 제공합니다. 금속 외에도 게이트 밸브에는 응용 분야의 특정 요구 사항에 따라 고무, 플라스틱 또는 세라믹과 같은 재료가 포함될 수도 있습니다.
석유 및 가스 산업
게이트 밸브는 고압 및 고온 유체를 처리할 수 있는 능력 때문에 석유 및 가스 산업에서 광범위하게 사용됩니다. 그들은 일반적으로 파이프라인, 정유소, 석유 굴착 장치에 사용됩니다. 게이트 밸브는 위험한 고압 환경에서 누출을 방지하는 데 필수적인 우수한 밀봉 기능으로 인해 다른 유형의 밸브보다 선호됩니다.
수처리 공장
게이트 밸브는 수처리 공장에서 파이프라인을 통한 물의 흐름을 제어하는 데 사용됩니다. 또한 하수 처리장에서 폐수의 흐름을 제어하는 데 사용됩니다. 수처리 공장에 사용되는 게이트 밸브는 부식과 침식에 강한 재료로 만들어지는 경우가 많습니다.
발전
게이트 밸브는 원자력발전소, 화력발전소, 수력발전소 등의 발전설비에 사용됩니다. 이는 전기를 생성하는 다양한 시스템을 통해 물, 증기, 기타 가스 및 액체의 흐름을 제어하는 데 사용됩니다.
화학 산업
게이트 밸브는 부식성 및 마모성 화학물질을 처리하는 능력 때문에 화학 처리 공장에서 사용됩니다. 이는 파이프라인, 반응기 및 기타 처리 장비를 통해 이러한 물질의 흐름을 제어하는 안정적이고 안전한 방법을 제공합니다.
준비
밸브 설치 과정을 시작하기 전에 필요한 모든 장비와 도구를 준비해야 합니다. 여기에는 필요한 경우 밸브, 볼트, 너트, 개스킷, 스템 및 액추에이터가 포함됩니다. 밸브에 손상이나 결함이 있는지 점검해야 합니다.
밸브 장착
그런 다음 밸브를 파이프라인에 장착하고 볼트와 너트로 고정합니다. 개스킷은 밸브와 파이프라인 플랜지 사이에 배치되어 단단히 밀봉됩니다. 볼트와 너트의 토크 값을 점검하여 제대로 조여졌는지 확인합니다.
테스트
밸브를 장착한 후 제대로 작동하는지 테스트합니다. 여기에는 밸브를 열고 닫아 움직임을 확인하고 막히거나 막히지 않았는지 확인하는 작업이 포함됩니다.
작동
밸브가 액추에이터로 고정된 경우 이 단계에서 설정됩니다. 액추에이터는 수동식, 공압식 또는 전기식으로 작동할 수 있습니다. 액추에이터는 게이트의 움직임을 제어하는 밸브 스템에 연결됩니다.
매끄럽게 하기
그런 다음 원활한 작동을 위해 밸브에 윤활유를 바릅니다. 여기에는 스템과 밸브의 기타 움직이는 부분에 윤활유를 바르는 작업이 포함됩니다.
최종 테스트
그런 다음 밸브가 올바르게 작동하는지 확인하기 위해 다시 테스트됩니다. 밸브의 개폐 주기는 액추에이터를 사용하여 테스트되어 원활하고 방해나 걸림이 발생하지 않는지 확인합니다.
시운전
마지막으로 밸브가 시운전되어 작동됩니다. 밸브가 제대로 작동하는지 확인하고 잠재적인 고장을 방지하려면 밸브를 정기적으로 검사하고 청소하고 윤활해야 합니다.
게이트 밸브의 구성 요소
몸
게이트 밸브의 몸체는 밸브의 주요 부분입니다. 밸브의 다른 모든 부분을 포함하는 외부 케이싱입니다. 몸체는 일반적으로 주철, 청동 또는 스테인레스 스틸로 만들어집니다. 높은 압력과 온도를 견딜 수 있도록 설계되었으며 일반적으로 파이프라인에 볼트로 고정되거나 플랜지로 연결됩니다.
보닛
보닛은 밸브 스템과 패킹 글랜드를 둘러싸기 위해 몸체 상단에 배치되는 덮개입니다. 보닛은 일반적으로 본체에 볼트로 고정되어 있으며 제거하여 밸브 스템에 접근할 수 있습니다. 보닛은 또한 높은 압력과 온도를 견딜 수 있도록 설계되었습니다.
밸브 스템
밸브 스템은 게이트를 액추에이터에 연결하는 막대입니다. 밸브 스템은 일반적으로 스테인레스 스틸로 만들어지며 바닥에 나사산이 있어 게이트에 연결됩니다. 밸브 스템의 상단은 보닛을 통해 확장되어 액추에이터에 연결됩니다.
문
게이트는 유체의 흐름을 제어하는 밸브의 일부입니다. 게이트는 일반적으로 주철이나 강철로 만들어지며 밸브 본체에 꼭 맞도록 설계되었습니다. 게이트는 일반적으로 쐐기 모양이며 유체 흐름을 제어하기 위해 올리거나 내릴 수 있습니다.
좌석
시트는 게이트와 밸브 본체 사이에 밀봉을 제공하는 밸브의 일부입니다. 시트는 일반적으로 고무나 테프론과 같은 탄력 있는 소재로 만들어집니다. 시트는 게이트가 닫힌 위치에 있을 때 단단히 밀봉되도록 설계되었습니다.
액추에이터
액추에이터는 게이트를 올리거나 내리는 데 사용되는 메커니즘입니다. 게이트 밸브와 함께 일반적으로 사용되는 액추에이터에는 수동식과 자동식의 두 가지 유형이 있습니다. 수동 액추에이터는 일반적으로 수동으로 작동하는 바퀴나 레버인 반면, 자동화 액추에이터는 일반적으로 전기 또는 유압 모터입니다.
게이트 밸브의 유지 관리
누출 확인
밸브 본체, 글랜드 및 스템에 누출 징후가 있는지 정기적으로 검사하십시오. 누출로 인해 밸브가 오작동하고 더 심각한 문제가 발생할 수 있습니다. 누출이 발견되면 밸브 패킹을 조이거나 필요한 경우 교체하십시오.
밸브 윤활
게이트 밸브에는 정기적으로 윤활 처리가 필요한 결합 표면이 있습니다. 밸브가 원활하게 열리고 닫히도록 스템과 패킹 글랜드에 윤활유를 바르십시오. 과도한 윤활은 피하십시오. 밸브가 지나치게 조여지거나 패킹이 파열될 수 있습니다.
깨끗한 구성 요소
시간이 지남에 따라 밸브 구성 요소에 먼지와 이물질이 쌓여 오작동을 일으킬 수 있습니다. 밸브 본체, 게이트 및 스템을 정기적으로 청소하여 쌓인 먼지나 부스러기를 제거하십시오. 밸브를 손상시키지 않는 비연마성 세척제를 사용하십시오.
밸브 테스트
밸브가 제대로 열리거나 닫히지 않으면 유체나 가스가 누출되어 손상이나 부상을 입을 수 있습니다. 밸브가 올바르게 작동하는지 정기적으로 테스트하십시오. 밸브를 여러 번 열고 닫고 이상한 소리가 나는지 들어보세요.
올바른 설치 확인
게이트 밸브가 올바르게 작동하려면 올바르게 설치되어야 합니다. 제조업체의 지침을 따르고 밸브가 올바른 방향으로 설치되었는지 확인하십시오. 잘못 설치하면 밸브가 고장나거나 누출이 발생할 수 있습니다.
올바른 설치
최적의 성능을 보장하려면 게이트 밸브를 올바르게 설치하고 정렬해야 합니다. 밸브 내부에 먼지나 이물질이 쌓이는 것을 방지하려면 가능하면 밸브를 수직 위치로 설치해야 합니다. 또한 밸브는 유지보수나 수리를 위해 접근하기 쉬운 위치에 배치되어야 합니다.
올바른 밸브 선택
특정 응용 분야에 적합한 유형의 게이트 밸브를 선택하는 것이 중요합니다. 적절한 성능과 긴 서비스 수명을 보장하려면 재질, 크기, 압력 등급 및 기타 사양을 고려해야 합니다. 부적절한 크기나 등급의 밸브를 사용하면 조기 고장이나 누출이 발생할 수 있습니다.
정기적인 유지보수
밸브의 올바른 작동을 보장하고 서비스 수명을 연장하려면 정기적인 유지 관리 및 검사가 필요합니다. 밸브의 마모, 부식, 밀봉 표면 손상 여부를 정기적으로 검사해야 합니다. 패킹과 글랜드 볼트를 점검하고 필요에 따라 조정해야 합니다.
과도한 힘을 피하십시오
게이트 밸브를 작동할 때 과도한 힘을 가하면 밸브나 부품이 손상될 수 있습니다. 밸브 스템, 게이트 또는 시트의 손상을 방지하려면 밸브를 부드럽고 천천히 작동해야 합니다.
적절한 윤활
마모를 방지하고 마찰을 줄이려면 게이트 밸브 부품을 적절하게 윤활하는 것이 중요합니다. 제조업체가 권장하는 대로 윤활유를 정기적으로 도포해야 합니다.
지나치게 조이는 것을 피하세요
밸브 패킹이나 글랜드 볼트를 너무 세게 조이면 밸브 스템과 패킹이 손상될 수 있습니다. 패킹은 누출을 방지할 만큼만 조여야 하지만 과도한 마찰이나 손상을 일으킬 정도로 너무 조여서는 안 됩니다.
밸브를 고정하세요
작동 중에 밸브가 움직이거나 움직이지 않도록 밸브를 적절하게 고정해야 합니다. 밸브를 잘못 고정하면 파이프나 기타 구성품이 손상될 수 있으며 밸브에 과도한 응력이 가해질 수 있습니다.
게이트 밸브 설치 방법
재료를 준비하세요
게이트 밸브를 설치하기 전에 필요한 모든 도구와 재료가 있는지 확인하십시오. 여기에는 게이트 밸브 자체, 장착 하드웨어 및 필요한 접착제나 패스너가 포함됩니다. 특정 도구 및 재료에 대한 제조업체의 권장 사항은 게이트 밸브 유형 및 브랜드에 따라 다를 수 있으므로 확인하는 것이 중요합니다.
설치 장소 찾기
게이트 밸브를 설치할 위치를 확인하고 해당 위치가 깨끗하고 잔해물이 없는지 확인하십시오. 게이트 밸브를 파이프에 설치하는 경우 파이프가 깨끗하고 장애물이나 막힌 부분이 없는지 확인하십시오.
게이트 밸브를 조립하세요
밸브 몸체, 보닛, 시트를 정렬하여 게이트 밸브를 조립합니다. 보닛을 밸브 본체에 나사로 고정하고 보닛이 단단히 부착되었는지 확인하십시오. 밸브 몸체의 시트를 정렬하고 파이프나 피팅을 밸브 몸체에 삽입합니다.
게이트 밸브 설치
게이트 밸브를 파이프나 부속품과 정렬하고 원하는 위치에 배치하여 설치합니다. 게이트 밸브에 압력을 가하여 시트를 장착하고 밸브가 올바른 위치에 있는지 확인하십시오. 필요한 접착제나 패스너를 사용하여 게이트 밸브를 제자리에 고정하고 밸브가 수평이고 수직인지 확인하십시오.
작동 원리 게이트 밸브
게이트 밸브의 작동 원리는 유체의 흐름을 조절하는 메커니즘을 나타냅니다. 일반적으로 밸브 본체, 핸들, 시트, 파이프 또는 부속품으로 구성됩니다. 밸브 본체는 밸브 메커니즘을 수용하는 원통형 쉘이고 핸들은 밸브를 열고 닫는 데 사용되는 쐐기 모양의 구성 요소입니다. 시트는 밸브 본체 내부에 위치하며 밸브 본체와 파이프 또는 부속품 사이에 밀봉을 형성하는 고무 또는 금속 링입니다.
인증
우리 공장
회사의 총 면적은 3000제곱미터 이상입니다. 직원은 50명이 넘고 각종 우수 대형 및 중형 주요 생산 장비와 주요 검사 및 테스트 장비 및 장비가 있습니다.
