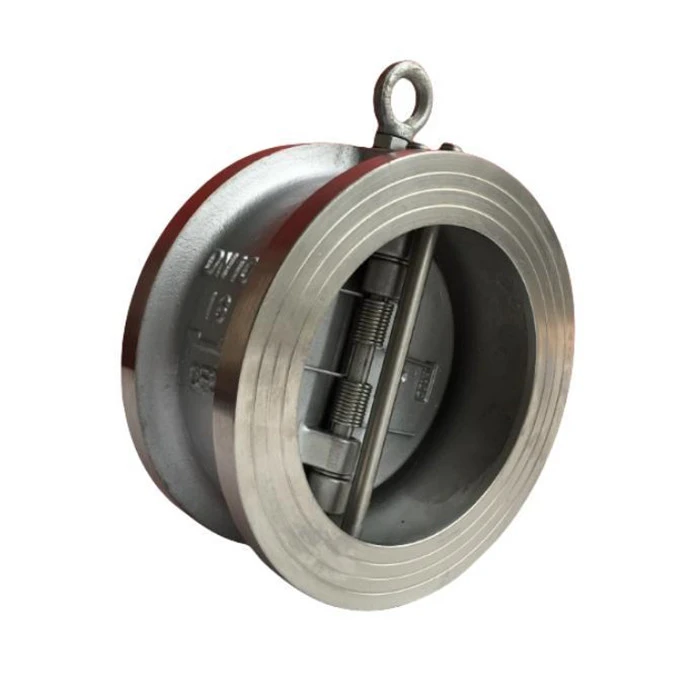

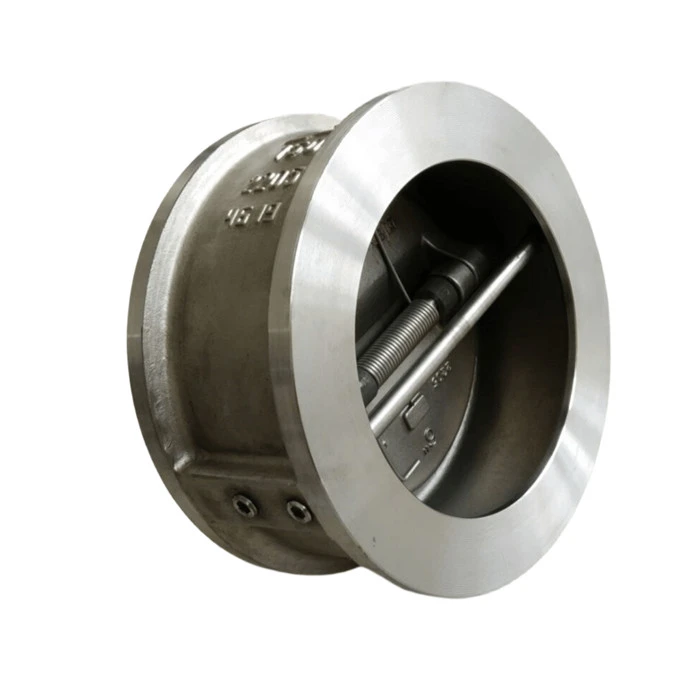

스테인레스 스틸 버터 플라이 체크 밸브

제품 이름: 스테인리스 나비형 체크 밸브
모델: DH77X-10/16P
치수: DN40-DN1000
연결 방법: 웨이퍼
작동 압력: PN16,PN10,150LB,5K,10K
온도 범위: -10도 -100도
코팅: ANSI/AWWA C550에 따른 융합 결합 에폭시 코팅





스테인레스 스틸 버터플라이 체크 밸브도 스윙 액션 체크 밸브이지만 스프링의 작용으로 닫히는 이중 디스크 밸브입니다. 상향식 유체는 밸브 디스크를 밀어서 엽니다. 밸브는 구조가 간단하고 두 개의 플랜지 사이에 고정되어 전체 크기가 작고 무게가 가볍습니다.

스테인레스 스틸 버터플라이 체크 밸브에는 밸브 관통 구멍을 가로지르는 리브 샤프트에 배치된 두 개의 스프링 장착 D형 디스크가 있습니다. 이 구조는 밸브 디스크의 무게 중심이 이동하는 거리를 단축시킵니다. 동일한 크기의 단일 디스크 스윙 체크 밸브에 비해 이 구조는 밸브 디스크의 무게도 50% 줄입니다. 스프링 하중을 사용하기 때문에 이 밸브는 역류에 매우 빠르게 반응합니다.









1. 스테인레스 스틸 버터플라이 체크 밸브의 이중 디스크 경량 구조는 시트 밀봉 및 작동을 더욱 효과적으로 만듭니다.
2. 스테인레스 스틸 버터플라이 체크 밸브의 롱 암 스프링 기능으로 인해 밸브 디스크가 마찰 없이 열리고 닫힐 수 있으며 스프링이 독립적으로 작동하여 밸브 디스크(DN150 이상)를 닫습니다.
3. 스테인레스 스틸 버터플라이 체크밸브의 힌지 지지슬리브는 마찰을 줄여주고, 독립된 밸브 디스크(대형 직경)에 의해 정지시 워터해머 현상을 최소화합니다.
4. 기존 스윙 체크 밸브에 비해 스테인리스 스틸 버터플라이 체크 밸브는 더 견고하고, 더 가볍고, 더 작고, 더 효율적이며, 더 저렴한 구조를 가지고 있습니다. 이 밸브는 API 594 표준을 충족합니다. 대부분의 크기에서 이 밸브의 구조적 길이는 기존 밸브의 1/4에 불과하고 무게는 기존 밸브의 15%~20%입니다. 따라서 스윙체크밸브에 비해 가격도 저렴하다. 설치도 더 쉽습니다.
5. 스테인레스 스틸 버터플라이 체크 밸브도 특별한 구조적 특징을 갖고 있어 충격이 없는 고성능 체크 밸브입니다. 이러한 특징에는 청소가 필요 없는 개방, 독립 스프링 구조를 갖춘 대부분의 밸브 크기 및 독립 디스크 지지 시스템이 포함됩니다. 이러한 기능 중 일부는 체크 밸브에 포함되지 않습니다. 이중 디스크 버터플라이 체크 밸브는 귀 높이가 높은 이중 플랜지 확장 밸브 본체로 설계할 수도 있습니다.
