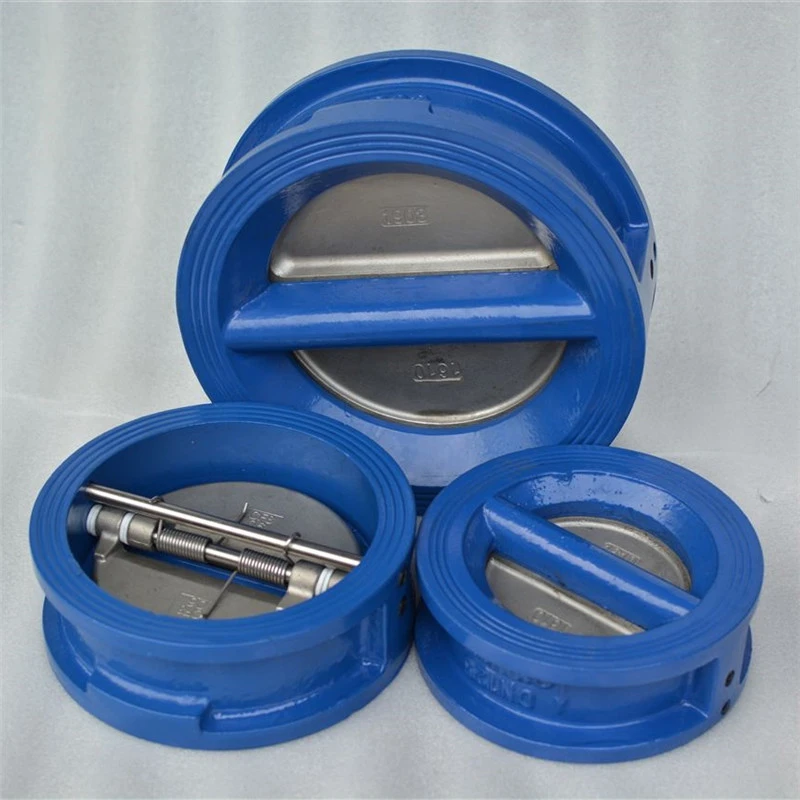

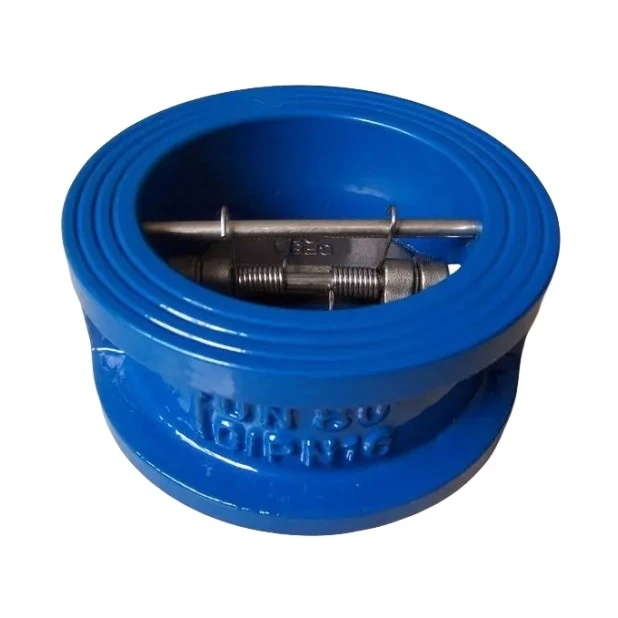

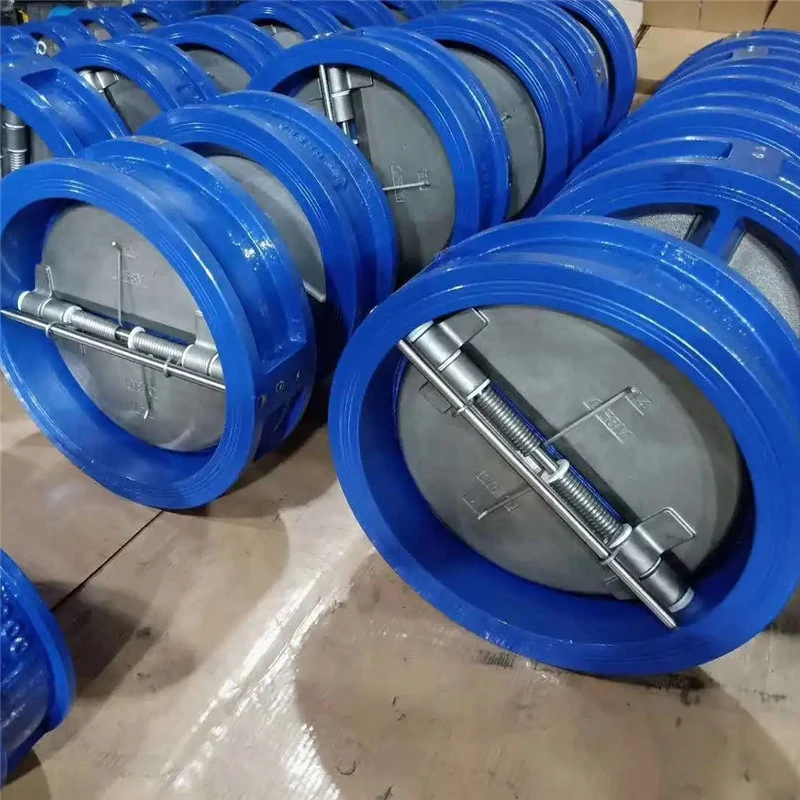

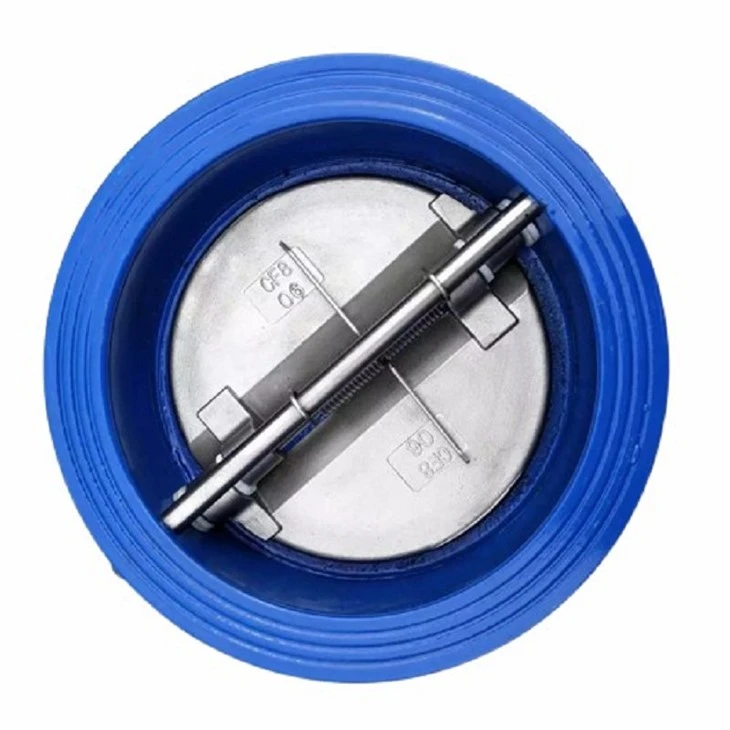

버터플라이 체크 밸브

제품명 : 버터 플라이 체크 밸브
모델: DH77X-16Q
치수: DN50-DN600
연결 방법: 웨이퍼
작동 압력: PN10 PN16 150LB
온도 범위: -10도 -200도









버터플라이 체크 밸브의 디스크는 원형 모양이며 밸브 시트 채널의 축을 중심으로 회전합니다. 밸브 내부의 유선형 채널로 인해 유동 저항이 라이징 버터플라이 체크 밸브보다 작습니다. 유속이 적고 유량 변화가 적은 대구경 용도에 적합하지만, 상승 및 하강형에 비해 밀봉 성능이 좋지 않아 맥동류에는 적합하지 않습니다. 버터플라이 체크 밸브는 싱글 디스크, 더블 디스크, 멀티 디스크의 세 가지 유형으로 구분됩니다. 이 세 가지 유형은 주로 밸브 직경에 따라 분류되며 매체가 흐름을 멈추거나 역류할 때 유압 충격을 방지합니다.



버터플라이 체크 밸브: 밸브 디스크의 작동 형태에 따라 두 가지 유형으로 구분됩니다.

1. 밸브 디스크가 밸브 본체의 수직 중심선을 따라 미끄러지는 상태에서 밸브를 점검합니다. 버터플라이 체크 밸브는 수평 파이프라인에만 설치할 수 있으며 밸브 디스크는 고압 소직경 체크 밸브의 볼로 사용할 수 있습니다. 버터플라이 체크 밸브의 밸브 몸체 형상은 글로브 밸브(글로브 밸브와 혼용 가능)와 동일하므로 유체 저항 계수가 상대적으로 큽니다. 그 구조는 글로브 밸브와 유사하며 밸브 몸체와 디스크는 글로브 밸브와 동일합니다. 밸브 디스크의 상부와 밸브 커버의 하부에는 가이드 슬리브가 장착되어 있습니다. 밸브 디스크의 가이드 슬리브는 밸브 디스크의 가이드 슬리브 내에서 자유롭게 상승 및 하강할 수 있습니다. 매체가 하류로 흐르면 매체 추력에 의해 밸브 디스크가 열립니다. 매체 흐름이 멈추면 밸브 디스크가 자체 수직으로 밸브 시트에 착지되어 매체가 역류하는 것을 방지합니다. 직선형 버터플라이 체크 밸브의 매체 입구 및 출구 채널의 방향은 밸브 시트 채널의 방향과 수직입니다. 수직 리프팅 체크 밸브에는 밸브 시트 채널과 동일한 방향의 중간 입구 및 출구 채널이 있으며 흐름 저항은 직선형보다 작습니다.

2. 밸브 시트의 핀 주위를 회전하는 디스크가 있는 체크 밸브. 버터플라이 체크 밸브는 구조가 간단하고 수평 배관에만 설치할 수 있어 밀봉 성능이 좋지 않습니다.





1. 디자인이 참신하고 합리적이며 구조가 완벽하고 무게가 가벼우며 개폐가 빠릅니다.

2. 작동 토크가 작으며 작동이 편리하고 노동력이 절약되며 능숙합니다.

3. 어떠한 위치에도 설치가 가능하며 유지관리가 용이합니다.

4. 씰을 교체할 수 있으며 씰링 성능이 안정적이므로 양방향 씰링과 누출 제로를 달성할 수 있습니다.

5. 밀봉재는 내노화성, 약한 내식성 및 긴 수명의 특성을 가지고 있습니다.





1. 개폐가 편리하고 빠르며 노동력이 절약되고, 유체저항이 작아 자주 조작할 수 있습니다.

2. 구조가 간단하고 크기가 작고 무게가 가볍습니다.

3. 진흙을 운반할 수 있고 파이프라인 입구에 축적되는 액체가 적습니다.

4. 낮은 압력에서는 우수한 밀봉이 가능합니다.

5. 조정 성능이 좋습니다.
