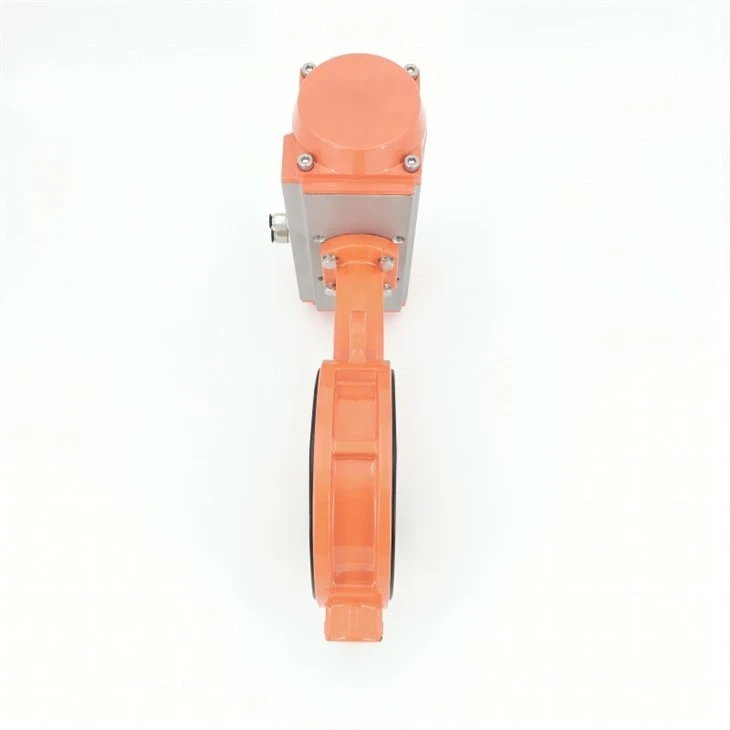

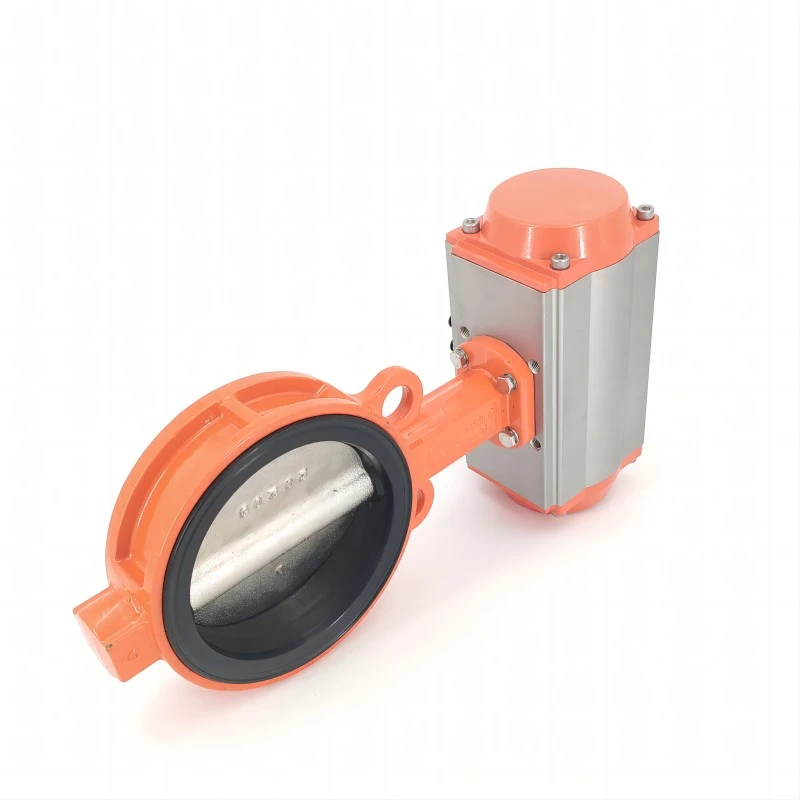

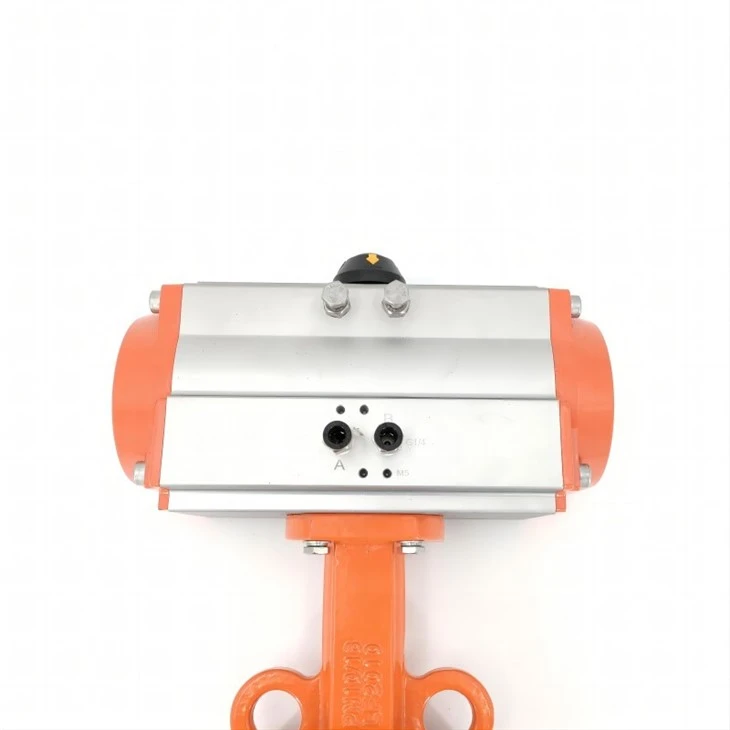

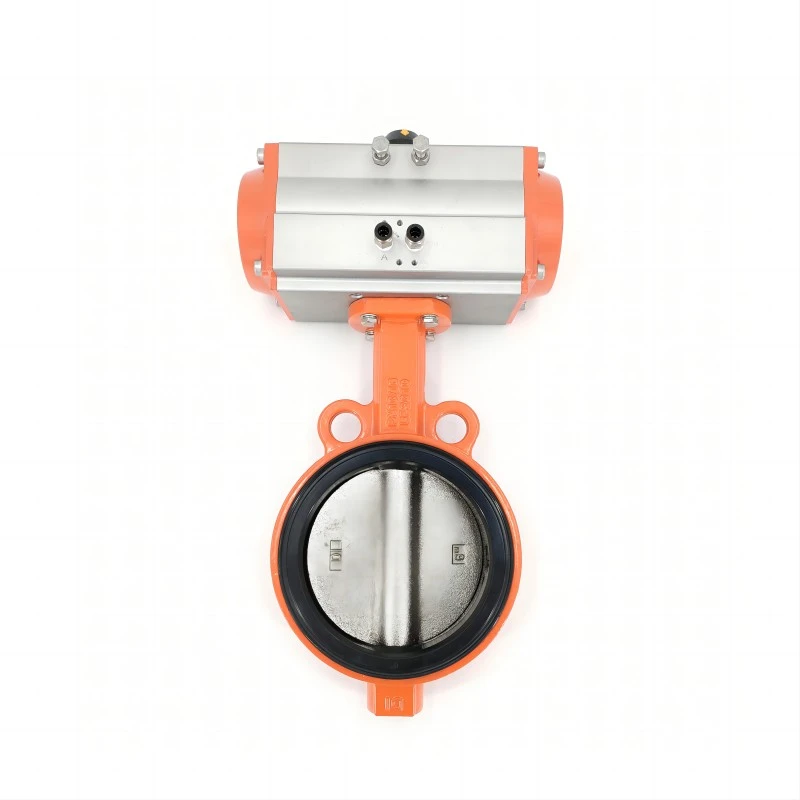

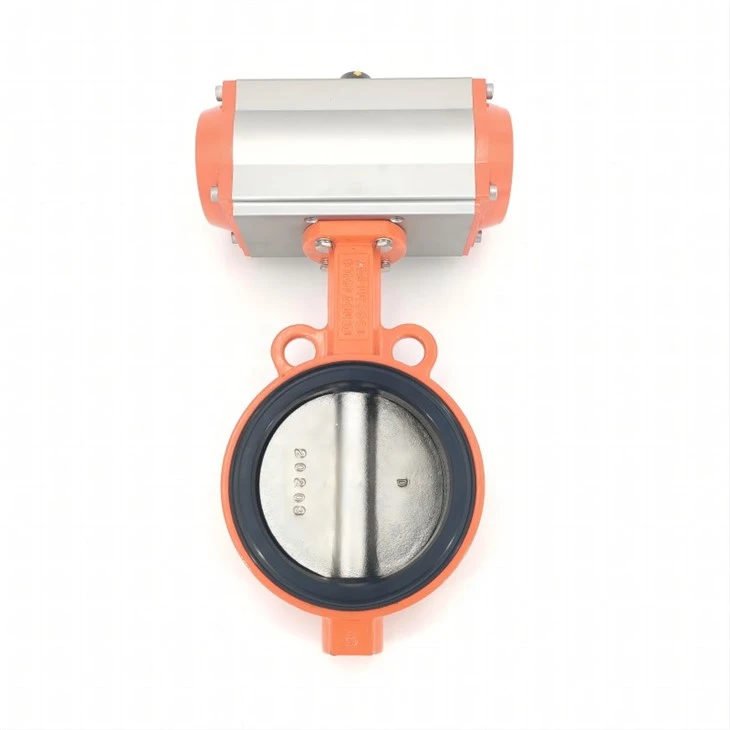

공압 웨이퍼 타입 소프트 백 버터플라이 밸브

제품 모델	D671X-16Q
밸브 바디 소재	연성주철/WCB/304/316L 등
밸브 플레이트 소재	304/316L/2507/1.4529/C958 등
씰 재질	EPDM/NBR/PTFE/X7 등
밸브 스템 소재	2r13/304/316 등
압력 수준	PN10, PN16, 150LB 등
온도 사용	밀봉재의 최대온도에 따라 200도 이하로 선택 가능합니다.
주행 모드	AT 복동/ATE 단동, 선택 가능
부속품	필터, 응답장치, 솔레노이드밸브, 수동기구, 포지셔너 등이 구비되어 있습니다.





1. 밸브 바디



기능: 밸브 본체는 모든 내부 구성 요소를 수용하며 두 개의 파이프 플랜지 사이에 맞도록 설계되었습니다. 웨이퍼 디자인으로 컴팩트하고 설치가 쉽습니다.



특징:

• 재료: 일반적으로 스테인리스 스틸, 주철, PVC와 같은 내구성 있는 재료로 만들어지며, 이는 용도에 따라 달라집니다.
• 디자인: 얇은 프로필은 필요한 공간과 전체 무게를 줄여 공간이 제한된 응용 분야에 적합합니다.



2. 디스크



기능: 디스크는 흐름을 조절하는 주요 구성 요소입니다. 밸브를 통해 흐름을 허용하거나 차단하기 위해 회전합니다.



특징:

• 재료: 수명을 연장하기 위해 스테인리스 스틸이나 기타 부식 방지 재료로 만드는 경우가 많습니다.
• 작동: 디스크의 회전은 액추에이터에 의해 제어되며, 액추에이터는 디스크를 열림 또는 닫힘 위치로 움직입니다.



3. 부드러운 뒷좌석



기능: 부드러운 백 시트는 디스크와 밸브 바디 사이에 단단한 밀봉을 제공하여 누출을 방지합니다.



특징:

• 재료: 일반적으로 EPDM, PTFE 또는 다양한 온도와 화학적 노출을 견딜 수 있는 기타 엘라스토머와 같은 유연한 재료로 만들어집니다.
• 밀봉: 시트의 유연한 특성으로 인해 디스크에 맞게 변형되어 저압 응용 분야에서도 효과적인 밀봉을 제공합니다.
