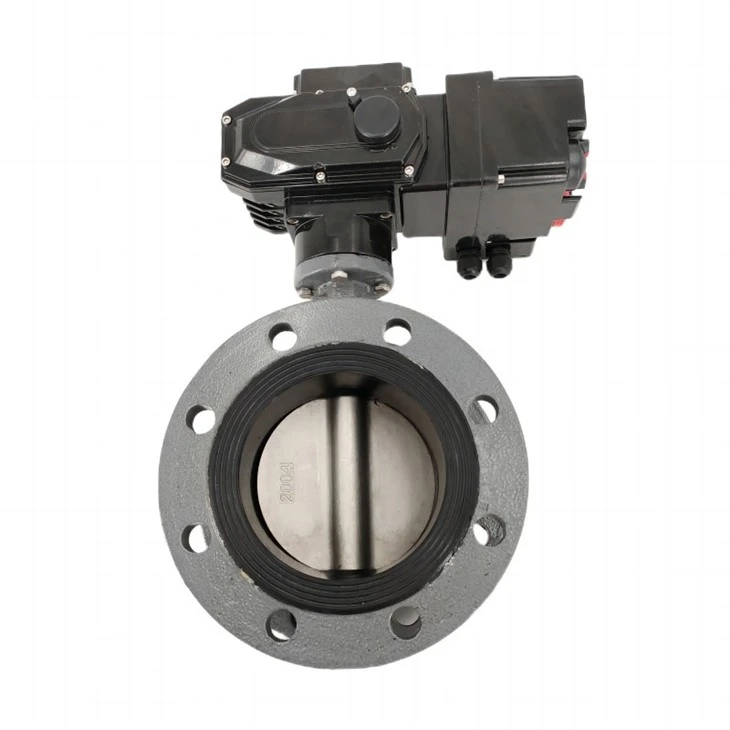

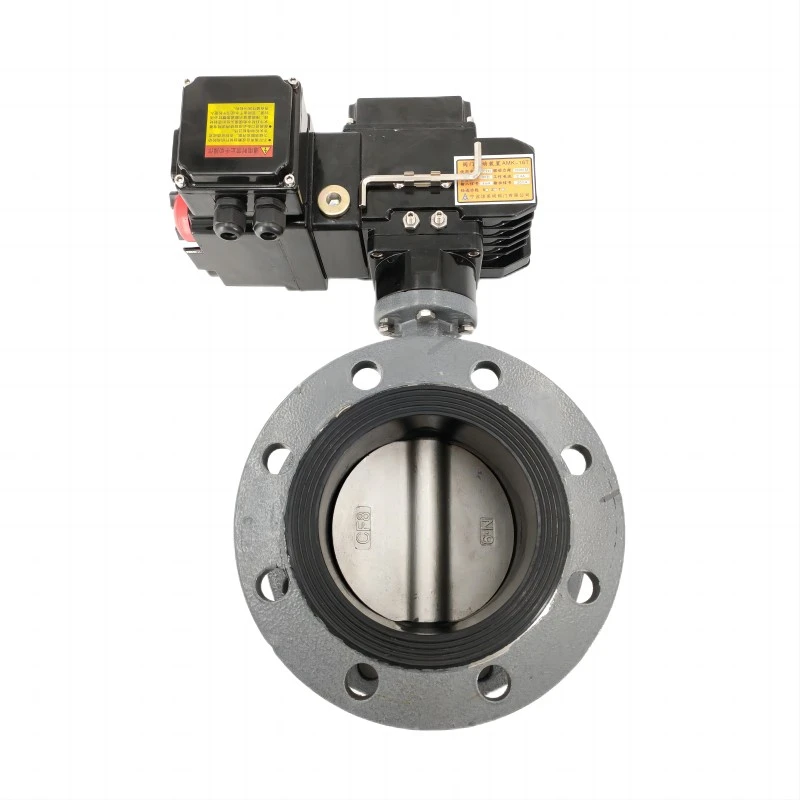

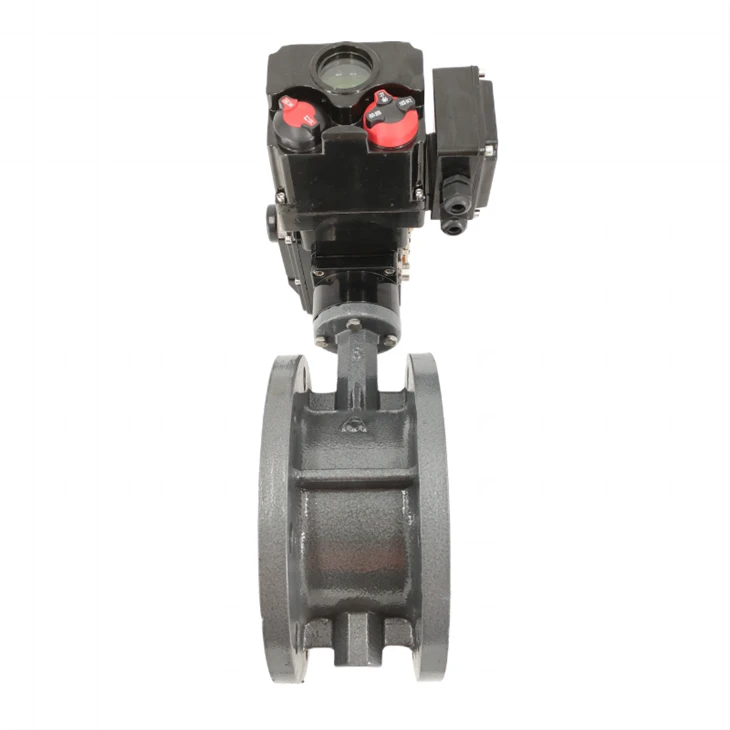

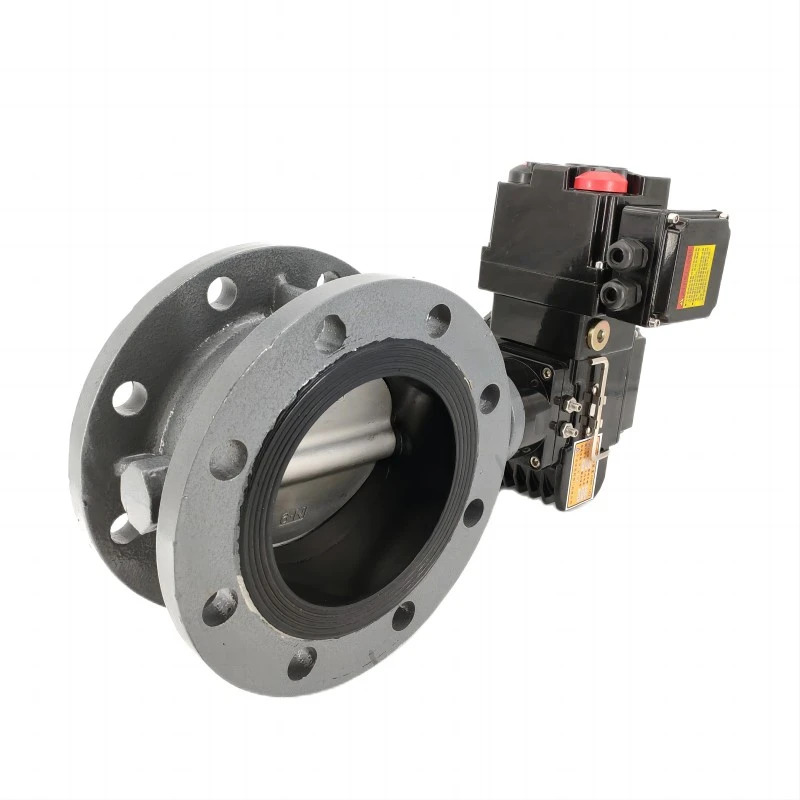

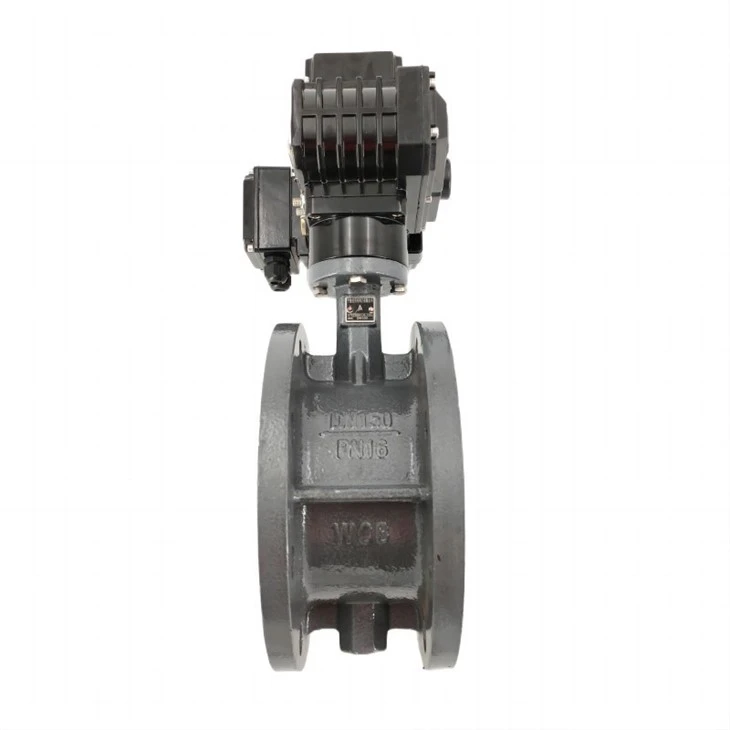

정밀 소형 전기 플랜지 버터플라이 밸브

제품 모델	D941X-16Q
밸브 몸체 재질	연성이 있는 철/WCB/304/316L, 등.
밸브 플레이트 재질	304/316L/2507/1.4529/C958 등
씰 재질	EPDM/NBR/PTFE/X7 등
밸브 스템 소재	2r13/304/316 등
압력 수준	PN10, PN16, 150LB 등
온도 사용	밀봉재의 최대 온도에 따라 200도 이하로 선택할 수 있습니다.
드라이브 모드	작고 지능적인 전동 액추에이터





1. 전기 모션:

전동 액추에이터는 정밀 소형 전동 플랜지 버터플라이 밸브의 핵심 구성요소입니다. 제어 시스템은 액추에이터에 신호를 보냅니다. 프로세스의 필요에 따라 이 신호를 수동으로 조정하거나 자동으로 생성할 수 있습니다.
전기 액추에이터는 켜지면 전기 에너지를 기계적 토크로 변환합니다. 토크는 스템에서 밸브 디스크로 전달됩니다.

2.디스크 회전:



밸브 바디 내부에서 스템에 부착된 디스크가 회전합니다. 밸브의 위치는 디스크의 회전 각도에 따라 결정됩니다.
밸브가 완전히 열렸을 때 디스크는 유체 흐름과 평행하게 위치하여 최대한 많은 양의 유체가 통과할 수 있습니다. 디스크가 완전히 닫혔을 때는 유체 흐름과 수직이기 때문에 흐름을 차단합니다.



3. 흐름 조절:



전기 액추에이터는 디스크가 완전 개방 상태와 폐쇄 상태 사이의 여러 각도로 위치할 수 있도록 정확한 제어 기능을 제공합니다. 이 기능을 사용하면 유체 흐름을 정밀하게 제어할 수 있습니다.
파이프라인 시스템의 밸브는 특정 압력, 유량 또는 기타 원하는 매개변수를 유지하도록 수정될 수 있습니다.



4.플랜지 연결:



밸브의 플랜지 끝부분은 파이프라인에 안정적이고 안전한 연결을 보장합니다. 플랜지가 파이프의 일치하는 플랜지에 볼트로 체결되면 강력하고 누출 방지 조인트가 만들어집니다.
분해가 쉽기 때문에 이러한 종류의 연결은 정기적으로 유지 관리나 교체가 필요한 애플리케이션에 적합합니다.



5. 밀봉 메커니즘:



밸브가 닫힐 때 디스크는 밸브 본체 내부의 견고한 씰을 누릅니다. 이러한 접촉을 통해 유체가 통과하는 것을 방지하는 견고한 밀봉이 생성됩니다.
고압 상황에서도 고품질 씰을 사용하면 수명과 신뢰성이 보장됩니다.
