버터플라이 밸브는 구조, 밀봉성능, 작동방식 등 다양한 치수에 따라 다양하게 분류됩니다. 가장 일반적인 세 가지 분류와 해당 유형은 다음과 같습니다.
1, 씰링 종류에 따른 분류 (가장 핵심적인 카테고리 중 하나)
•소프트-씰 버터플라이 밸브
￮실링쌍은 탄성재질(고무, 테프론 등)과 금속으로 구성되어 있습니다. 씰은 탄성 소재의 변형을 통해 이루어지며,결과적으로 우수한 밀봉 성능을 발휘합니다.(누설은 일반적으로 0.01% 이하입니다). 물, 공기, 오일 등 비부식성 매체에 사용하기에 적합하지만 누출 요구 사항이 높습니다.-
￮단점: 제한된 온도 및 압력 저항(고무 씰의 온도 저항은 일반적으로 120도 이하, 테프론은 200도 이하)이며 강산 및 알칼리와 같은 매체로 인해 부식되기 쉽습니다.
•하드-씰 버터플라이 밸브
￮실링 쌍은 금속과 금속(스테인리스강, 주강 등)으로 구성됩니다. 정밀 가공으로 밀봉 표면 사이의 밀착이 보장됩니다. 이 제품은 강력한 온도 및 압력 저항(최대 425도의 온도 및 최대 PN40 이상의 압력)을 제공하므로 증기, 하수, 산성 및 알칼리성 용액과 같은 고온, 고압 및 부식성 매체에 사용하기에 적합합니다. 단점: 씰링 성능은 소프트 씰에 비해 약간 떨어지며(누설은 일반적으로 0.1% 이하) 더 높은 가공 정밀도가 필요합니다.
2, 구조 유형에 따른 분류(디스크 연결 방식에 따라)
•센터 씰 버터플라이 밸브
￮디스크의 회전축은 유로의 중심선에 위치합니다. 닫히면 디스크가 밸브 시트에 완전히 접촉하여 밀봉됩니다. 이러한 간단한 구조와 저렴한 비용은 장점이지만 디스크는 매체의 충격력을 많이 받기 때문에 주거용 상하수관과 같은 저압, 소-직경(일반적으로 DN 200mm 이하) 파이프에 적합합니다.
• 편심 버터플라이 밸브
￮디스크의 회전축은 중심에서 오프셋되어 있으며 다양한 편심 구성(예: 단일, 이중 및 삼중 편심)으로 제공됩니다.
￮단일 편심: 축이 밀봉 표면에서 오프셋되어 디스크와 시트 사이의 마찰을 줄이고 서비스 수명을 늘립니다. 중압 및 저압 응용 분야에 적합합니다.
￮이중 편심: 축이 중심과 밀봉 표면 모두에서 오프셋되어 마찰을 더욱 줄이고 개폐를 더 쉽게 만듭니다. 널리 적용 가능합니다.
￮Triple eccentric: 이중 편심 구성을 기반으로 각도 오프셋이 추가되어 디스크와 시트 사이의 "마찰 제로" 개폐를 달성합니다. 이는 하드 씰 버터플라이 밸브의 주류 설계이며 고압-, 고온-및 큰-직경에 적합합니다.
파이프라인(DN 300mm 이상).
3,구동방식에 따른 분류(작동방식에 따른)
￮핸드휠, 핸들 또는 웜기어 메커니즘을 통해 수동으로 작동됩니다. 이 제품은 구조가 간단하고 비용이 저렴하므로 작은-직경, 저주파-용도(예: 소규모 파이프라인 유지 관리 및 토목 밸브)에 적합합니다.

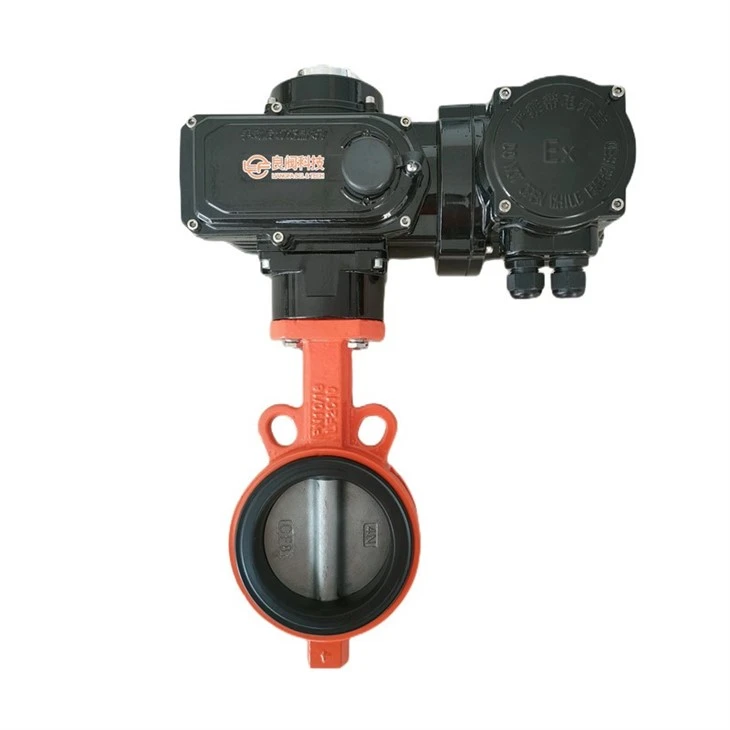

￮전동 액추에이터(모터-구동 기어/터빈)로 구동되어 원격 제어 및 자동화 작동이 가능하고 높은 정밀도(유량 조절 가능)를 제공하며 대규모 파이프라인 및 자동화 시스템(예: 산업 생산 라인 및 도시 급수 시스템)에 적합합니다.
￮공압식 액추에이터(실린더-구동)로 구동되는 이 장치는 빠른 응답(짧은 열림 및 닫힘 시간)을 제공하며 가연성 및 폭발성 환경(스파크 위험 없음) 또는 빠른 전환이 필요한 조건(예: 화학 파이프라인의 비상 차단)에 적합합니다.
위에서 언급한 세 가지 범주 외에도 버터플라이 밸브는 구경(소/중/대) 및 재질(주철, 스테인리스강 등)에 따라 분류될 수도 있습니다. 실제 적용 시 유형 선택은 매체 특성, 압력 및 온도, 작동 요구 사항을 기반으로 해야 합니다.
